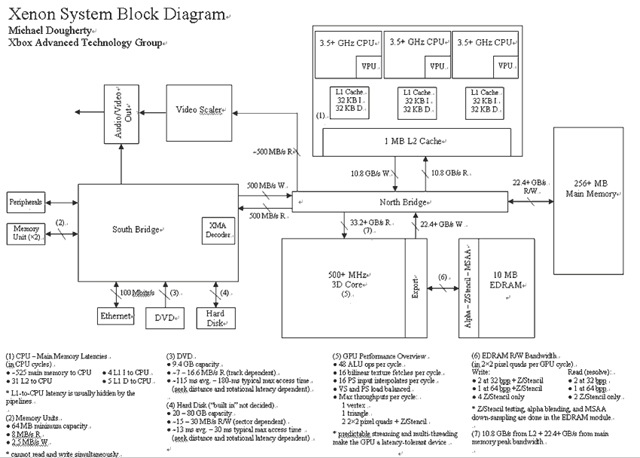

Eräältä kiinalaiselta keskustelualueelta on löytynyt mielenkiintoinen kaaviokuva. Kuva esittää Xboxin seuraajan, koodinimeltään Xenonin arkkitehtuuria. Kuva voi toki olla väärennös, mutta monet ovat pitäneet sitä hyvin uskottavana. Kaaviosta käy ilmi sen suuntaisia tietoja, mitä Microsoft on virallisesti suostunut tulevasta konsolistaan paljastamaan.

Microsoft käyttää varmuudella uudessa Xboxissaan IBM:n valmistamia 64-bittisiä Power PC -suorittimia, joiden vanhempi versio vauhdittaa nykyisin Nintendon GameCubea. Huhujen mukaan uuteen Xboxiin tulevat prosessorit ovat IBM:n ensimmäisiä 65 nanometrin tekniikalla valmistettuja suorittimia, mikä tekee niistä pienempiä ja edullisempia. Kaaviokuvassa tällaisia suorittimia on peräti kolme kappaletta rinnakkain ja jokainen niistä tikittää vähintään 3,5 gigahertsin kellotaajuudella.

ATin valmistama grafiikkapiiri kävisi vähintään 500 megahertsin kellotaajuudella ja sisältäisi 10 megatavua integroitua muistia. Nykyisessä Xboxissa ei ole grafiikkapiiriin integroitua muistia, kuten kilpailevilla konsoleilla, mikä on raskaimmissa tehtävissä osoittautunut ilmeisesti jonkinlaiseksi pullonkaulaksi.

Varsinaista keskusmuistia konsolista löytyisi vähintään 256 megatavua, mikä on neljä kertaa enemmän kuin nykyisessä Xboxissa ja kahdeksan kertaa enemmän kuin PlayStation 2:ssa. Huomionarvoinen asia lienee se, että kaavion mukaan konsoli on yhteensopiva kiintolevyn kanssa, jonka koko vaihtelisi 20 gigatavusta 80 gigatavuun. Microsoft ei ole kuitenkaan päättänyt aikooko se tehdä kiintolevystä vakio- vai lisävarusteen.
